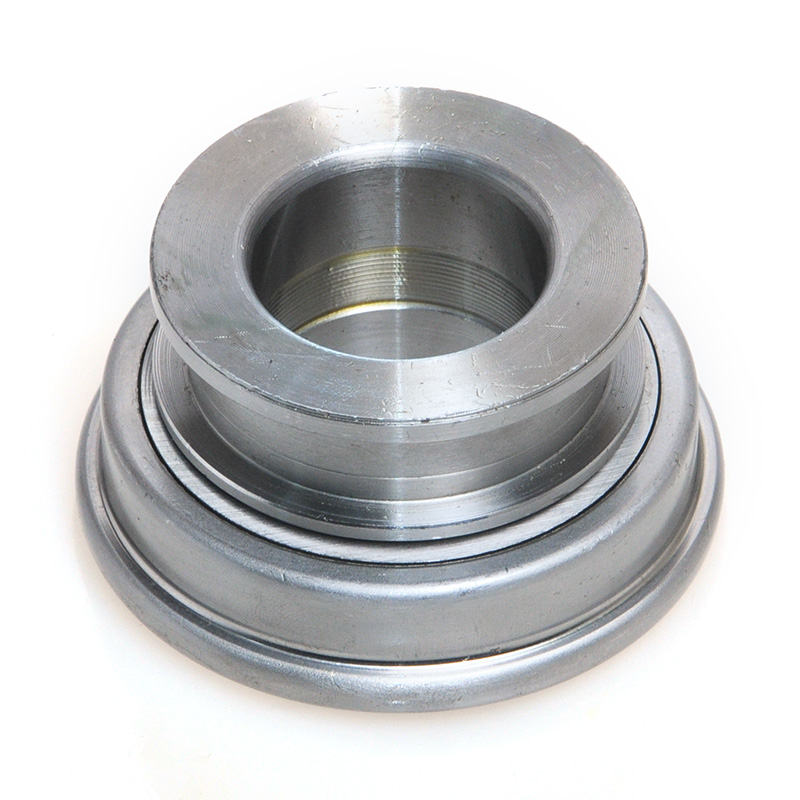

يوضح مخطط محمل الرمي - والذي يُطلق عليه أيضًا مخطط محمل التحرير - الموضع الدقيق ومسار الحركة والعلاقة الميكانيكية بين محمل الرمي (TOB) وشوكة القابض وأصابع لوحة الضغط وعمود إدخال ناقل الحركة. يعد الرسم التخطيطي أسرع طريقة لفهم سبب تحكم هذا المحمل الفردي في دورة تعشيق وفك الارتباط الكاملة للقابض. عندما تضغط على دواسة القابض، ينزلق محمل الرمي للخارج بشكل محوري على طول جلبة عمود الإدخال باتجاه لوحة الضغط، ويدفع مقابل أصابع زنبرك الحجاب الحاجز، ويحرر حمل المشبك على قرص الاحتكاك - كل ذلك ضمن مسافة سير خطية تتراوح عادةً من 8 ملم إلى 18 ملم اعتمادا على تطبيق السيارة.
يكشف الرسم البياني أيضًا عن شيء يتجاهله العديد من الفنيين: يجب أن يحافظ المحمل على مستوى محدد الافراج عن التخليص من تحمل إلى الإصبع ، ويسمى عادة اللعب الحر. في معظم المركبات ذات الدفع الخلفي ذات الوصلة الميكانيكية، تكون هذه الفجوة موجودة 1 ملم إلى 3 ملم . في الأنظمة الهيدروليكية، يكون الرقم صفرًا فعليًا - يتحرك المحمل ضد الأصابع بشكل مستمر (تصميم "الاتصال المستمر" أو "الضبط الذاتي"). إن فهم الرسم التخطيطي يعني فهم النوع الذي تستخدمه سيارتك وكيف يغير ذلك إجراءات الفحص والتعديل والاستبدال.
تتطلب قراءة مخطط محمل الرمي بشكل صحيح معرفة كل مكون مُسمى. التجميع مضغوط بشكل مخادع - معظم الوحدات تقيس ما بين 45 ملم و 120 ملم في القطر الخارجي - ومع ذلك فإنه يعمل تحت حمل محوري كبير بسرعات يمكن أن تتجاوز 4000 دورة في الدقيقة على جانب القابض أثناء أحداث التعشيق الجزئي.
الوجه المسطح أو المحدد قليلاً الذي يتصل بأصابع زنبرك الحجاب الحاجز للوحة الضغط. في المحامل التقليدية يدور السباق الخارجي بالأصابع. في تصميمات التلامس الزاوي المختومة، يدور المحمل بالكامل كوحدة واحدة. سطح التلامس مقوى بالحالة 58-62 لجنة حقوق الإنسان لمقاومة الأحمال المطرقة عند المشاركة الأولية.
السباق الداخلي مناسب للضغط أو الانزلاق على محور المحمل أو الكم. يعد تحمل التجويف أمرًا بالغ الأهمية: يؤدي التجويف المفكوك للغاية إلى تأرجح المحمل على جلبة تثبيت محمل عمود الإدخال، مما ينتج عنه نمط تآكل غير منتظم مرئي في تحليل ما بعد الفشل كصقل على شكل هلال على القطر الخارجي للكم.
معظم استخدام محامل رمي محامل الكرات الأخدود العميق لأنها تتعامل مع الأحمال المحورية والقطرية مجتمعة. تستخدم بعض تطبيقات الشاحنات الثقيلة محامل كروية ذات تلامس زاوي مرتبة جنبًا إلى جنب. يتراوح عدد الكرات عادة من 7 إلى 14، ويحدد قطرها بشكل مباشر معدل الحمل الديناميكي (C) للمحمل.

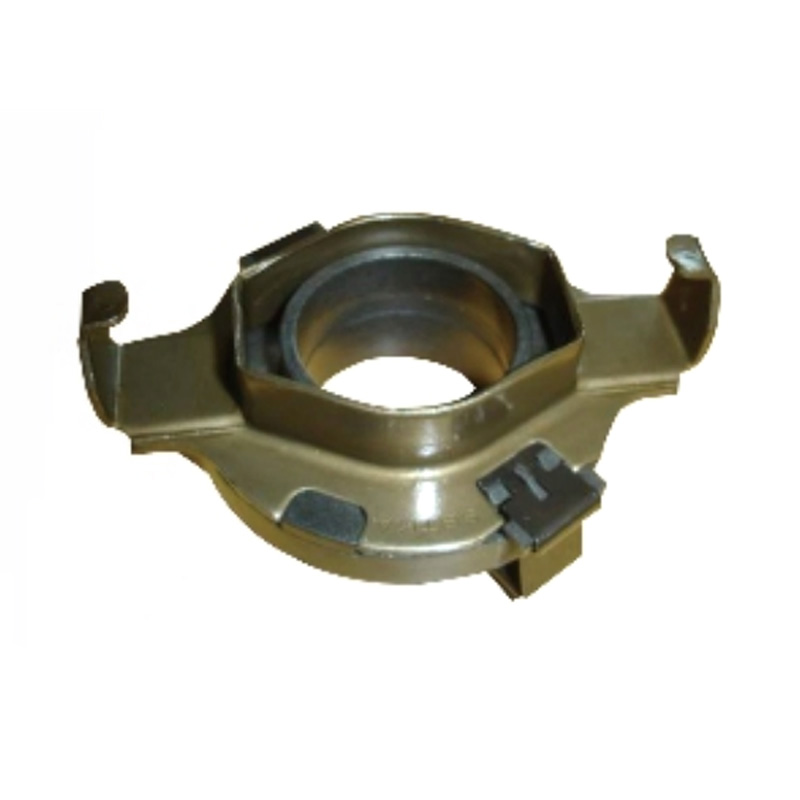

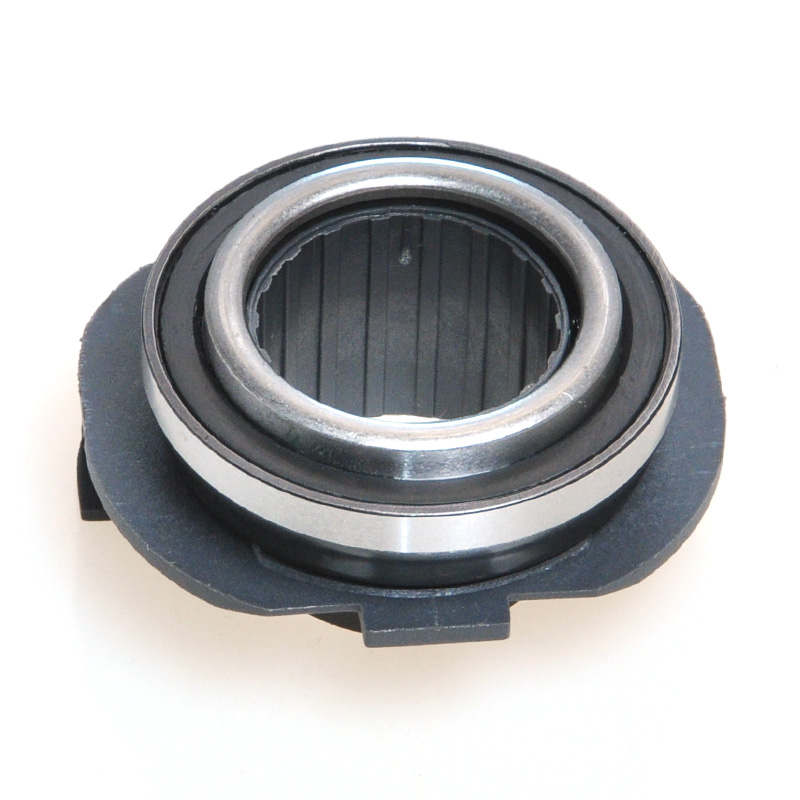

المحور هو الرابط الهيكلي بين المحمل وشوكة القابض. في أنظمة سحب الكابلات، يحتوي المحور على آذان احتجاز أو أخدود يستقبل أطراف الشوكة. في تصميمات الأسطوانات التابعة الهيدروليكية متحدة المركز (CSC)، يعد المحور جزءًا لا يتجزأ من مبيت المكبس - يتم ربط المحمل أو ضغطه على المكبس، ويتم تركيب الوحدة بأكملها مباشرة على مبيت الجرس.
يحافظ المشبك الفولاذي المختوم على المحمل على المحور أثناء التثبيت ويمنعه من السقوط بعيدًا عن الشوكة أثناء القيادة غير المتصلة. يعد فشل المشبك سببًا شائعًا لتحرك المحمل خارج المحور، مما ينتج عنه ضوضاء طحن تحت ضغط خفيف على الدواسة حتى قبل ظهور ضوضاء التعشيق الكاملة.
على الرغم من أن الشوكة عبارة عن مكون منفصل، إلا أن كل مخطط لمحمل الرمي يتضمنه لأنه يحدد نسبة الرافعة التي تعمل على تضخيم قوة الدواسة. تختلف هندسة محور الشوكة - فبعض الشوكات المحورية مثبتة على مسمار كروي ملولب في مبيت الجرس، والبعض الآخر يستخدم عمودًا محوريًا. عادة ما تكون النسبة بين الذراع الجانبي لقضيب الدواسة والذراع الجانبي للدفع 3:1 إلى 5:1 مما يعني أن نهاية الدواسة تتحرك ثلاث إلى خمس مرات أبعد من مسافة المحمل.
يستخدم مخطط المحمل الاحترافي المصمم على طراز OEM عرضًا مقطعيًا (عرض المقطع) مقطوعًا على طول المحور المركزي لعمود إدخال ناقل الحركة. إليك كيفية تفسير كل طبقة من الرسم:
يمثل الخط المركزي الأفقي عمود إدخال ناقل الحركة. كل شيء يدور حول هذا الخط في التشغيل العادي. إن محمل الرمي نفسه متحد المركز مع هذا الخط - أي انحراف مركزي في الرسم التخطيطي يشير إلى مشكلة اختلال في التجميع الحقيقي.
تُظهر معظم الرسوم البيانية موضعي حمل باستخدام خطوط متصلة للراحة (تعشيق القابض، رفع الدواسة) وخطوط متقطعة أو وهمية للموضع الذي تم تحريره (الضغط على الدواسة). المسافة المحورية بين هذين الموضعين هي الافراج عن تحمل السفر ، وهي مواصفات مهمة لإعداد هندسة الشوكة.
يُظهر سهم البعد الموجود بين وجه التلامس للمحمل وأطراف الأصابع الزنبركية للحجاب الحاجز فجوة اللعب الحر . في أنظمة الربط الميكانيكية التقليدية، يتم ضبط هذه الفجوة أثناء التثبيت عن طريق ضبط طول الكابل أو القضيب. قم بتأكيد المواصفات من خلال دليل خدمة السيارة - على سبيل المثال، مواصفات سيارة Ford F-250 Super Duty موديل 2005 مزودة بمحرك ديزل سعة 6.0 لتر دواسة 22 ملم للسفر مجانًا ، وهو ما يترجم إلى 2.5 ملم تقريبًا عند المحمل.
عادةً ما تظهر النقطة المحورية للشوكة على شكل دائرة (مسمار كروي) أو مثلث (محور ثابت). قم بقياس البعد من المركز المحوري إلى نقطة تلامس المحمل، ومن المركز المحوري إلى مرفق الكابل/القضيب. اقسم الأطول على الأقصر لتأكيد نسبة الميزة الميكانيكية للشوكة. يؤدي تغيير هذه النسبة (كما تفعل بعض شوكات أداء ما بعد البيع) إلى تغيير إحساس الدواسة وقوة الدواسة المطلوبة.
إذا كان الرسم البياني يوضح المحمل المدمج مع جسم الأسطوانة الهيدروليكية الذي يتم تثبيته مباشرة على وجه مبيت الجرس ويحيط بعمود الإدخال، فهذا يعني أن اسطوانة الرقيق متحدة المركز (CSC) تصميم. لا يوجد شوكة خارجية. يتقدم المحمل ويتراجع هيدروليكيًا. يؤدي سوء قراءة هذا باعتباره نظامًا يتم تشغيله بالشوكة إلى طلب محور محمل بديل خاطئ.
تستخدم ألواح الضغط الحديثة زنبرك بيلفيل (الحجاب الحاجز) الذي قد تكون أطراف أصابعه مسطحة أو متوجة أو مقعرة. يجب أن تتطابق هندسة وجه الاتصال المحمل. ينتج المحمل ذو الوجه المسطح الموجود على لوحة الضغط ذات الإصبع المتوج تحميلًا نقطيًا، مما يؤدي إلى تسريع تآكل المحمل والإصبع ويمكن أن يتسبب في تحرير غير متماثل يؤدي إلى اهتزاز القابض.
يعتمد محمل الرمي الذي تراه في الرسم التخطيطي كليًا على نظام تشغيل القابض. يقارن الجدول أدناه الأنواع الأربعة الأساسية المستخدمة في سيارات الركاب والشاحنات الخفيفة والمركبات التجارية الثقيلة في جميع أنحاء العالم.
| اكتب | يشتغل | اللعب الحر | التطبيق المشترك | تعقيد الاستبدال |
|---|---|---|---|---|
| كابل ميكانيكي، من النوع القابل للسحب | يسحب الكابل شوكة | 1-3 ملم at bearing | معظم سيارات الركاب ذات الدفع الرباعي قبل عام 2005 | منخفض - ينزلق خارج المحور |
| وصلة قضيب ميكانيكية، من النوع الدفعي | قضيب يدفع شوكة | 1.5-3 ملم عند المحمل | شاحنات الدفع الخلفي، والسيارات العضلية، والعتيقة | منخفض — يمكن الوصول إليه من خلال ناقل الحركة الداخلي |
| اسطوانة الرقيق الخارجية الهيدروليكية | أسطوانة هيدروليكية تدفع الشوكة | الضبط التلقائي (بالقرب من الصفر) | شاحنات خفيفة ذات دفع خلفي متوسطة الحجم بعد عام 1995 | متوسطة - اسطوانة تابعة منفصلة |
| الأسطوانة التابعة الهيدروليكية متحدة المركز (CSC) | المكبس متكامل مع المحمل | صفر (اتصال ثابت) | سيارات رياضية حديثة ذات دفع أمامي مزدوج القابض | عالي — يتطلب إزالة ناقل الحركة |
يحتوي كل وضع فشل للمحمل على توقيع فريد يتم تعيينه مباشرة إلى الشكل الهندسي للرسم التخطيطي. إن فهم هذه الأنماط يساعد الفنيين على التشخيص من خلال الأعراض قبل أن يؤكدها التفكيك.
الصرير الذي يبدأ فورًا عندما تبدأ الدواسة في التحرك ويختفي عند الضغط على الدواسة بالكامل يشير عادةً إلى أن المحمل قد تم تثبيته داخليًا. لم يعد السباق الخارجي يدور بحرية بأصابع زنبركية الحجاب الحاجز، لذا فإن الانزلاق من المعدن إلى المعدن ينتج الضوضاء. في الرسم البياني، يتوافق هذا مع وجه التلامس الذي يفقد الحركة النسبية بينه وبين الأصابع الزنبركية - وهي الحالة التي يتم فيها قفل المحمل ولكن أصابع لوحة الضغط تستمر في الدوران بسرعة المحرك. عمر الخدمة النموذجي قبل هذا الفشل في القيادة الحضرية المتوقفة هو 80.000 إلى 120.000 كم ; في التطبيقات عالية الانزلاق (الاستخدام المكثف على التلال) ينخفض الرقم إلى 50,000 كم أو أقل .
إذا كان الطحن موجودًا مع تحرير الدواسة بالكامل (تعشيق القابض، قيادة السيارة بشكل طبيعي)، واختفائه عند الضغط على الدواسة قليلاً، فإن محمل الرمي يسحب تجاه أصابع لوحة الضغط حتى بدون إدخال الدواسة. في أنظمة الربط الميكانيكية، يعني هذا عادةً أن التشغيل الحر قد تم ضبطه على الصفر أو أن الكابل قد تم تمديده ثم تم تشديده بشكل زائد أثناء التعديل. في الرسم التخطيطي، تم إزاحة موضع استراحة المحمل للأمام حتى يلامس أطراف أصابع لوحة الضغط. هذا ليس عيبًا في المحمل — بل هو خطأ في إعداد الوصلة — ولكن إذا ترك دون تصحيح، فإن الحمل الثابت يزيد من إجهاد المحمل وسيفشل المحمل في غضون 10.000 إلى 30.000 كم .
يمكن أن يشير اهتزاز الدواسة في لحظة رفع القابض إلى محمل التخلص الذي طور لعبًا شعاعيًا (السباق الداخلي مفكك على المحور). في الرسم التخطيطي، يعني التشغيل الشعاعي أن الخط المركزي للمحمل لم يعد محوريًا مع الخط المركزي لعمود الإدخال. يؤدي اختلال المحاذاة الناتج إلى حدوث اتصال غير منتظم عبر أطراف الأصابع الزنبركية للحجاب الحاجز - فبعض الأصابع تحمل حملًا أكبر من غيرها - مما يؤدي إلى إنشاء قوة ارتباط نابضة. يمكن أن تنشأ نفس الأعراض من لوحة الضغط التالفة أو القرص البالي، لذلك يجب تأكيد التشخيص بعد إزالة ناقل الحركة.
إن محمل الرمي الملتصق بمركزه أو غلافه - بدلاً من التعطل داخليًا - ينتج قوة تشغيل متزايدة دون ضوضاء. يتحرك المحمل بشكل محوري ولكن مع الاحتكاك. في الرسم التخطيطي، يتوافق هذا مع الواجهة من المحور إلى الكم التي تسبب التآكل أو نتوءات تقاوم الانزلاق. يعد غسل مواد التشحيم الناتج عن الاستخدام غير المناسب لمذيبات التنظيف أثناء خدمة النقل هو السبب الأكثر شيوعًا. تم تصميم طبقات الأكمام المشربة بالجرافيت الموجودة على المحاور الحديثة لمقاومة ذلك، ولكنها عرضة للتجريد بالمذيبات.
يشتمل الرسم التخطيطي المرسوم بشكل صحيح لتركيب محامل الرمي على كتلة أبعاد تحتوي على الحد الأدنى من المواصفات التالية. تختلف هذه القيم حسب السيارة ولكن الجدول أدناه يوفر نطاقات تمثيلية تم تجميعها من أدلة خدمة OEM عبر الشركات المصنعة الكبرى بما في ذلك الوثائق الفنية ZF وSachs وLuk وValeo وExedy.
| المواصفات | النطاق النموذجي | نقطة القياس | ملاحظات |
|---|---|---|---|
| تحمل free play | 1.0-3.0 ملم | في تحمل وجه الاتصال | الربط الميكانيكي فقط |
| دواسة السفر الحر | 10-30 ملم | على وسادة الدواسة | تضخيمها بنسبة الدواسة |
| تحمل axial travel | 8-18 ملم | إزاحة المحور | يجب مسح الحجاب الحاجز عند الإطلاق الكامل |
| الخلوص الشعاعي من الأكمام إلى المحور | 0.02-0.10 ملم | حامل عمود الإدخال OD | يسمح بالتمركز الذاتي تحت الحمل |
| عمق مشاركة طرف الشوكة | 3-6 ملم | طرف الشوكة في أخدود المحور | يؤدي العمق غير الكافي إلى قفز الشوكة |
| الحجاب الحاجز الربيع التسامح ارتفاع الإصبع | ±0.5 مم (الحد الأقصى للتباين) | عبر جميع الأصابع | تجاوز هذا يسبب اهتزاز القابض |
عند تركيب محمل طرد بديل، يجب استخدام كتلة أبعاد المخطط كقائمة مرجعية مقابل القياسات المجمعة التي تم إجراؤها قبل إعادة تثبيت ناقل الحركة. يعد تخطي هذه الخطوة هو السبب الوحيد الأكثر شيوعًا لفشل التكرار المبكر - خاصة في المركبات التي قطعت مسافات طويلة حيث أدى تآكل محور الشوكة إلى تغيير هندسة الرافعة الفعالة عما يفترضه الرسم التخطيطي.
يستحق تصميم الأسطوانة التابعة متحدة المركز قسمًا خاصًا به لأن مخططه يبدو مختلفًا تمامًا عن التصميم التقليدي الذي يتم تشغيله بالشوكة. يخطئ العديد من الفنيين المدربين على المركبات القديمة في التعرف على مخططات CSC أو يحاولون تكييف إجراءات استبدال المحامل التقليدية مع تطبيقات CSC مع عواقب باهظة الثمن.
مخطط CSC عبارة عن مقطع عرضي من خلال جسم الأسطوانة الهيدروليكية. تشمل الميزات الرئيسية المرئية في الرسم ما يلي:
لا توجد شوكة، ولا مسمار محوري، ولا كابل/قضيب في الرسم التخطيطي. تتصل أسطوانة القابض الرئيسية الموجودة في صندوق الدواسة مباشرة بهذه الوحدة عبر خط هيدروليكي. يرى محمل الرمي في هذا النظام قوة تحميل مسبق مستمرة تتراوح من 50 إلى 200 نيوتن (قوة التلامس من زنبرك العودة أو التحميل المسبق لزنبرك الحجاب الحاجز) في جميع الأوقات، حتى عند تحرير الدواسة - ولهذا السبب يجب تصنيف محامل التخلص من CSC للتشغيل المستمر، وليس الاستخدام المتقطع.
الخطأ الأكثر شيوعًا عند تفسير مخطط CSC هو التعرف بشكل خاطئ على منفذ التسييل باعتباره أداة تزييت. قد يبدو الاثنان متشابهين في المخطط ولكنهما يخدمان أغراضًا مختلفة تمامًا. تؤدي محاولة تشحيم منفذ النزيف إلى إدخال مادة تشحيم إلى الدائرة الهيدروليكية، مما يؤدي إلى تلويث سائل الفرامل/القابض وتدمير ختم المكبس في نطاق بضع مئات من الكيلومترات.
الخطأ الشائع الثاني هو سوء قراءة طريقة تركيب المحمل على المكبس. بعض محامل CSC ملائمة للضغط ولا يمكن فصلها عن المكبس دون تدمير المكبس؛ يستخدم البعض الآخر حلقة مبكرة ويمكن صيانتها بشكل منفصل. يوضح عرض قسم الرسم البياني ذلك - لا يُظهر مفصل الضغط المناسب أي أخدود أو ميزة مقطع في واجهة المحمل إلى المكبس، بينما يُظهر مفصل الحلقة المفاجئة أخدودًا ومقطعًا عرضيًا للمشبك.
في سيارات مثل ناقل الحركة ثنائي القابض DSG من مجموعة فولكس فاجن، يوجد بالفعل وحدتين CSC في نفس مبيت الجرس - واحد لكل إرسال جزئي - ومخططاتهم عبارة عن صور معكوسة لبعضهم البعض. يؤدي الخلط بين محامل K1 وK2 أثناء إعادة التجميع إلى عدم قدرة ناقل الحركة على فصل أي من حزمتي القابض.
تم تصميم المحامل عالية الأداء ومحامل السباق وفقًا لمعايير مختلفة عن بدائل OEM، وتعكس مخططاتها هذه الاختلافات بوضوح. يساعد فهم الرسم البياني عند تحديد محمل الأداء الصحيح لمستوى طاقة معين.
غالبًا ما تحل محامل رمي السباق محل محمل الكرة ذو الأخدود العميق القياسي بتصميم الاتصال الزاوي، الذي يظهر في الرسم التخطيطي كمجموعة كرة موضوعة بزاوية (عادةً 15 درجة إلى 40 درجة ) نسبة إلى محور تتحمل السباق. تسمح هذه الهندسة للمحمل بحمل أحمال محورية وشعاعية مجمعة أعلى دون زيادة حجم الغلاف. على سبيل المثال، يستخدم محمل تحرير القابض من سلسلة Tilton Engineering 40 مجموعة متطابقة من محامل التلامس الزاوي المصنفة للتعامل مع أحمال التحرير حتى 4,000 ن - ما يقرب من ثلاثة أضعاف حمولة سيارة الركاب النموذجية.
في الرسم التخطيطي لمحمل تحرير الأداء ذاتي المحاذاة، يُظهر وجه التلامس شكلًا كرويًا أو محدبًا بدلاً من الوجه المسطح. تعوض هذه الهندسة الاختلال البسيط بين محور محمل الرمي ومستوى إصبع زنبرك الحجاب الحاجز - وهو اختلال يصبح أكثر أهمية في التطبيقات ذات القدرة الحصانية العالية حيث يمكن لرد فعل عزم دوران المحرك أن يغير نظام نقل الحركة تحت الحمل. يقوم الوجه الكروي بإعادة توزيع إجهاد التلامس، مما يقلل من ذروة إجهاد التلامس الهيرتزي الذي يسبب تمليل الإصبع.
تحتوي بعض محامل الرمي التي يتم تشغيلها بشوكة الأداء على قطعة أنف قابلة للتعديل تعمل على تغيير الارتفاع الفعال لوجه التلامس بالنسبة لجسم المحمل. يظهر هذا في الرسم البياني على شكل طوق ملولب مع صمولة قفل. يتيح ذلك تكوين نفس المحمل لارتفاعات أصابع لوحة الضغط المختلفة - وهو أمر مفيد عند مزج لوحات ضغط ما بعد البيع مع هندسة الشوكة الموجودة. نطاق تعديل الارتفاع عادة ±5 ملم .
تُظهر مخططات السباق القديمة أحيانًا محمل تحرير كتلة الجرافيت - وهو محمل شبشب لا يدور ولكنه ينزلق على الأصابع النابضة للحجاب الحاجز باستخدام وجه من جرافيت الكربون. لا توجد كرات أو سباقات في هذا التصميم. يُظهر الرسم البياني لوحًا صلبًا من الجرافيت أو PTFE مملوءًا بالكربون في حامل فولاذي. يتطلب هذا التصميم اتصالاً مستمرًا (بدون تشغيل حر) ويولد حرارة احتكاك تحد من الاستخدام في دوائر التشغيل المستدامة بدلاً من القيادة في الشوارع مع دورات مشاركة متكررة.
يتم تصنيف محامل التخلص كعنصر تآكل، وتوصي إرشادات OEM عالميًا باستبدال المحمل عند استبدال قرص القابض ولوحة الضغط - بغض النظر عن حالة المحمل الظاهرة. الأساس المنطقي واضح ومباشر: تكلفة العمالة لإزالة ناقل الحركة مرة أخرى في حالة فشل المحمل بعد وقت قصير من خدمة القابض هي أضعاف تكلفة المحمل نفسه.
بالنسبة للقيادة الثقيلة في المناطق الحضرية (الاستخدام المتكرر للقابض، والتوقف والانطلاق)، فإن هذه هي المسافة المقطوعة الأولى التي يُنصح عندها بفحص محمل التخلص. إذا تم إسقاط ناقل الحركة لسبب آخر (خدمة علبة التروس، استبدال دولاب الموازنة مزدوج الكتلة)، فيجب فحص المحمل بحثًا عن تشغيل محوري أكبر من 0.3 ملم واللعب شعاعي أكبر من 0.2 ملم ، يتم قياسها باستخدام المحمل الموجود على جلبة عمود الإدخال.
أي وظيفة قابض هي استبدال محمل التخلص التلقائي. هذه هي التوصية القياسية الصناعية من Sachs وLuk وValeo وExedy - وجميعهم يوفرون محامل التخلص من مجموعات أدوات القابض الخاصة بهم لهذا السبب على وجه التحديد. تؤدي محاولة إعادة استخدام المحمل الأصلي مع مجموعة القابض الجديدة إلى إبطال ضمان مجموعة القابض في معظم العلامات التجارية.
تعتبر الضوضاء المعتمدة على دواسة القابض - الضوضاء التي تظهر أو تختفي مع حركة الدواسة - مبررًا كافيًا للتخلص من استبدال المحمل بغض النظر عن المسافة المقطوعة. يؤدي تجاهل هذا العرض إلى المخاطرة بتوقف المحمل بالكامل، مما قد يؤدي إلى قفل القابض في وضع منفصل (المركبة غير قادرة على تعشيق القيادة) أو التسبب في إتلاف أجزاء وجه التلامس لأصابع الحجاب الحاجز للوحة الضغط، مما يحول استبدال المحمل إلى استبدال كامل لمجموعة القابض.
يحتوي محمل التخلص من CSC الذي يبدأ في تسرب السائل الهيدروليكي على ختم مكبس فاشل. نظرًا لأن المحمل جزء لا يتجزأ من المكبس، فيجب استبدال وحدة CSC بأكملها. يعد تلوث السائل الهيدروليكي لقرص احتكاك القابض نتيجة ثانوية - فحتى وجود كمية صغيرة من سائل القابض على سطح القرص يقلل من معامل الاحتكاك من حوالي 0.35 إلى أقل من 0.15 مما يتسبب في انزلاق القابض عند عزم الدوران الكامل.
يشير كل رسم تخطيطي احترافي لتركيب محامل التخلص إلى نقاط تشحيم محددة برمز الشحم. إن تطبيق مواد التشحيم على الموقع الخاطئ - أو استخدام النوع الخطأ - يسبب العديد من المشكلات مثل عدم استخدام أي شيء على الإطلاق.
A طبقة خفيفة من الشحوم ذات درجة انصهار عالية (NLGI الصف 2، مركب الليثيوم أو قاعدة ثاني كبريتيد الموليبدينوم) يتم تطبيقها على الجزء الخارجي من جلبة تثبيت محمل عمود الإدخال حيث ينزلق المحور. يجب أن يكون الفيلم رقيقًا وذو تغطية مرئية دون أي زيادة. يهاجر الشحم الزائد إلى قرص القابض، مما يؤدي إلى تلويث سطح الاحتكاك.
يتلقى المقبس المحوري للشوكة كمية صغيرة من نفس الشحوم ذات نقطة الانصهار العالية. على المحاور ذات المسامير الكروية، يتم تطبيق الشحوم على سطح الكرة. في المحاور من نوع العمود، تتلقى البطانات الموجودة عند كل طرف من عمود الشوكة الشحوم من خلال تركيبات Zerk إذا كانت موجودة، أو عند التفكيك.
عندما تتلامس أطراف الشوكة مع آذان أو أخدود محور المحمل، فإن كمية صغيرة من الشحم تمنع التآكل المزعج وتقلل من انزلاق العصا الذي يسبب ثرثرة دواسة القابض. منطقة التلامس فقط - وليس طرف الشوكة بالكامل - هي التي تتلقى الشحوم.
يجب أن يظل وجه التلامس الذي يلامس أصابع زنبرك الحجاب الحاجز جافًا. يخلق الشحم الموجود على هذا السطح مستوى انزلاقًا يمكن أن يتسبب في تحرك الأصابع عبر وجه المحمل بشكل غريب الأطوار، مما ينتج عنه اهتزازًا ويسرع من تآكل كلا المكونين. المحامل الحديثة مدهونة بالمصنع داخليًا ومختومة — أنها لا تحتاج إلى تزييت إضافي .
وهما نفس المكون المشار إليه باسمين مختلفين. "رمي المحمل" هو المصطلح التقليدي في أمريكا الشمالية. يعد "محمل الإصدار" أكثر شيوعًا في أدبيات الخدمة الأوروبية وفي كتالوجات قطع غيار OEM من الشركات المصنعة مثل ZF، وSachs، وValeo. تستخدم بعض مخططات الخدمة "محمل تحرير القابض" (CRB) كتسمية رسمية. تصف المصطلحات الثلاثة نفس المحمل الذي يقوم بفصل القابض عند الضغط على الدواسة.
نعم بثقة معقولة. ينتج عن محمل الرمي الفاشل دائمًا ضوضاء مرتبطة بشكل خاص بموضع دواسة القابض. أثناء تشغيل المحرك، اضغط ببطء على دواسة القابض. إذا بدأت الضوضاء (الصرير أو الطحن أو التغريد) بمجرد أن تبدأ الدواسة في التحرك ثم تغير طابعها أو توقفت بالقرب من الأرض، فإن محمل الرمي هو المشتبه به الرئيسي. إذا كانت الضوضاء موجودة في جميع الأوقات بغض النظر عن موضع الدواسة، فمن المرجح أن تكون المشكلة في ناقل الحركة نفسه. يرتبط اختبار الضوضاء المعتمد على الدواسة مباشرة بموضع الاستراحة مقابل المحمل المتحرر في الرسم البياني: يتحرك المحمل فقط عندما تتحرك الدواسة، لذلك يجب أن تأتي الضوضاء التي تتبع مع حركة الدواسة من المحمل أو نقاط الاتصال المباشرة الخاصة به.
في القابض من النوع الدفعي (التصميم الأكثر شيوعًا)، يكون محمل الرمي على جانب علبة التروس من لوحة الضغط ويتم دفعه نحو المحرك للضغط على أصابع زنبرك الحجاب الحاجز. في القابض من نوع السحب، تكون آلية التحرير على جانب المحرك من لوحة الضغط، ويقوم المحمل بسحب الأصابع بعيدًا عن جانب دولاب الموازنة. ينعكس سهم قوة الرسم البياني واتجاه حركة المحمل تمامًا بين التصميمين. كانت القوابض من نوع السحب شائعة تاريخيًا في المعدات الزراعية وبعض الشاحنات الأوروبية (إيتون فولر، على سبيل المثال) ولكنها تظهر أحيانًا في إعدادات ما بعد البيع عالية الأداء لأنها توفر إحساسًا أكثر اتساقًا بالدواسة عند أحمال التثبيت العالية.
تتميز محامل الرمي ذاتية التمركز (وتسمى أيضًا العائمة أو المحاذاة الذاتية) بملاءمة من المحور إلى الجسم الخارجي مما يسمح بكمية صغيرة من الطفو الشعاعي - عادةً 0.5 إلى 2.0 ملم الحركة الشعاعية - بين المحور الذي يركب على غلاف عمود الإدخال والجسم الخارجي الذي يتصل بلوحة الضغط. يسمح هذا التعويم للمحمل بمحاذاة نفسه مع أطراف الأصابع الزنبركية ذات الحجاب الحاجز للوحة الضغط حتى لو لم يكن القابض متحد المركز تمامًا مع عمود الإدخال. يوضح الرسم البياني ذلك على شكل فجوة خلوص بين OD للمحور ومعرف الناقل الخارجي، غالبًا مع زنبرك موجي أو زنبرك مركزي يحافظ على تمركز الجسم الخارجي أثناء عدم التعشيق دون منع الحركة الشعاعية تحت الحمل.
تشير ضوضاء المحمل الجديدة مباشرة بعد التثبيت دائمًا إلى واحد من أخطاء التثبيت الثلاثة المرئية في الرسم التخطيطي: (1) لم يتم ضبط التشغيل الحر بشكل صحيح ويلامس المحمل أصابع لوحة الضغط أثناء الراحة، ويعمل تحت حمل مستمر ويولد ضوضاء حرارية. (2) لم يتم تشحيم غلاف المحور قبل التثبيت، لذلك يتم ربط المحمل بحامل عمود الإدخال ولا ينزلق بحرية. (3) لم يتم تثبيت أطراف الشوكة بشكل صحيح في أخدود المحور، مما يتسبب في إمالة المحمل خارج المحور وملامسة أصابع لوحة الضغط بزاوية. ارجع إلى بُعد الخلوص في المخطط وبُعد عمق تعشيق الشوكة للتحقق من هذه النقاط الثلاث قبل افتراض أن المحمل نفسه معيب.
من الناحية الفنية نعم، ولكن لا ينصح بالممارسة. لا يزال استبدال محمل التخلص فقط يتطلب إزالة ناقل الحركة بالكامل في معظم المركبات - وهو ما يعادل عمل القابض الكامل. نظرًا لأن قرص القابض ولوحة الضغط وتآكل المحمل بمعدلات مرتبطة (جميعها تخضع لنفس عدد دورة التعشيق)، فإن تثبيت محمل جديد مقابل لوحة الضغط والقرص المهترئة يعني أن المحمل الجديد سيواجه أصابع زنبركية غشائية مهترئة قد تكون غير متساوية في الارتفاع (تتجاوز نسبة التسامح البالغة 0.5 مم الموضحة في كتلة مواصفات الرسم التخطيطي)، مما يتسبب في نفس الاهتزاز وأنماط التآكل المتسارعة من اليوم الأول. عادةً ما تكون تكلفة مجموعة المحامل مقابل مجموعة القابض الكاملة أقل من 15-25% من إجمالي تكلفة الإصلاح مما يجعل استبدال الجزء غير منطقي اقتصاديًا.
لا تحتوي المركبات الكهربائية القياسية التي تعمل بالبطارية (BEVs) على قوابض يدوية، وبالتالي لا تحتوي على محمل رمي. يتصل المحرك الكهربائي بعجلات القيادة من خلال تروس تخفيض أحادية السرعة ذات نسبة ثابتة بدون آلية القابض. ومع ذلك، تستخدم بعض تطبيقات السيارات الكهربائية عالية الأداء وبعض التكوينات الهجينة ناقل حركة يدوي آلي أو ناقل حركة ثنائي القابض يحتفظ بحزم القابض - في هذه الحالات، يتم استخدام وحدات CSC التي يتم تشغيلها كهربائيًا وتحتوي على محمل طرد، على الرغم من أنه يتم التحكم فيه بواسطة مشغل القابض الإلكتروني بدلاً من دائرة هيدروليكية تعمل بالدواسة.
تحدد ملاحظة التشحيم الخاصة بمحمل الرسم البياني درجة حرارة عالية ودرجة انصهار عالية للشحم متوافق مع بيئة القابض. تتضمن معظم الشركات المصنعة للمعدات الأصلية ومجموعة القابض (LuK وSachs وValeo وExedy) كيسًا صغيرًا من الشحوم المناسبة في مجموعة القابض. إذا كان المصدر منفصلاً، أ شحم ثاني كبريتيد الموليبدينوم (MoS2)، درجة NLGI 2 ، مع نقطة تسيل أعلى من 180 درجة مئوية مناسبة. أحيانًا يستخدم الفنيون مركب النحاس المضاد للاحتجاز ولكنه ليس مثاليًا لأنه يمكن أن ينتقل بسهولة أكبر ويمكن أن تعمل موصليته الحرارية العالية على تسريع نقل الحرارة إلى محور المحمل. لا تستخدم مطلقًا شحم محامل العجلات أو شحم الهيكل — فكلاهما طري جدًا وسيسيل تحت حرارة القابض، وينتقل إلى سطح القرص.
