ما هي الضوضاء التي يصدرها محمل تحرير القابض البالي؟

ما الذي يبدو عليه تأثير إصدار القابض البالي في الواقع؟

البالية تحمل الافراج عن القابض - يُسمى أيضًا محمل الرمي - ينتج في الغالب أ أصوات صرير أو زقزقة أو طحن عالية النبرة تظهر على وجه التحديد عند الضغط على دواسة القابض ويختفي عند الافراج عنه. تعد علاقة التشغيل والإيقاف هذه مع حركة الدواسة أوضح دليل تشخيصي يفصل بين محمل الإطلاق السيئ وضوضاء نظام نقل الحركة الأخرى. في بعض الحالات يتحول الصوت إلى طحن معدني قاس عندما يتقدم المحمل إلى ما هو أبعد من الصرير إلى الاتصال الجسدي بين المكونات المعدنية. إذا سمعت هديرًا أو دمدمة متسقة تغير طابعها في اللحظة التي تلمس فيها قدمك دواسة القابض، فإن فشل محمل تحرير القابض هو السبب الأكثر احتمالاً.

إن فهم ما تسمعه بالضبط - ومتى - يوفر عليك من التشخيص الخاطئ للمشكلة على أنها محمل طيار مهترئ، أو محمل عمود إدخال فاشل، أو حتى أنين ناقل الحركة. كل من هذه تنتج الضوضاء في أوقات مختلفة وتحت ظروف مختلفة. يرتبط توقيع الضوضاء الخاص بمحمل التحرير مباشرة بتشغيل الدواسة، مما يجعله أحد المكونات الأكثر وضوحًا التي يمكن التعرف عليها عن طريق الأذن.

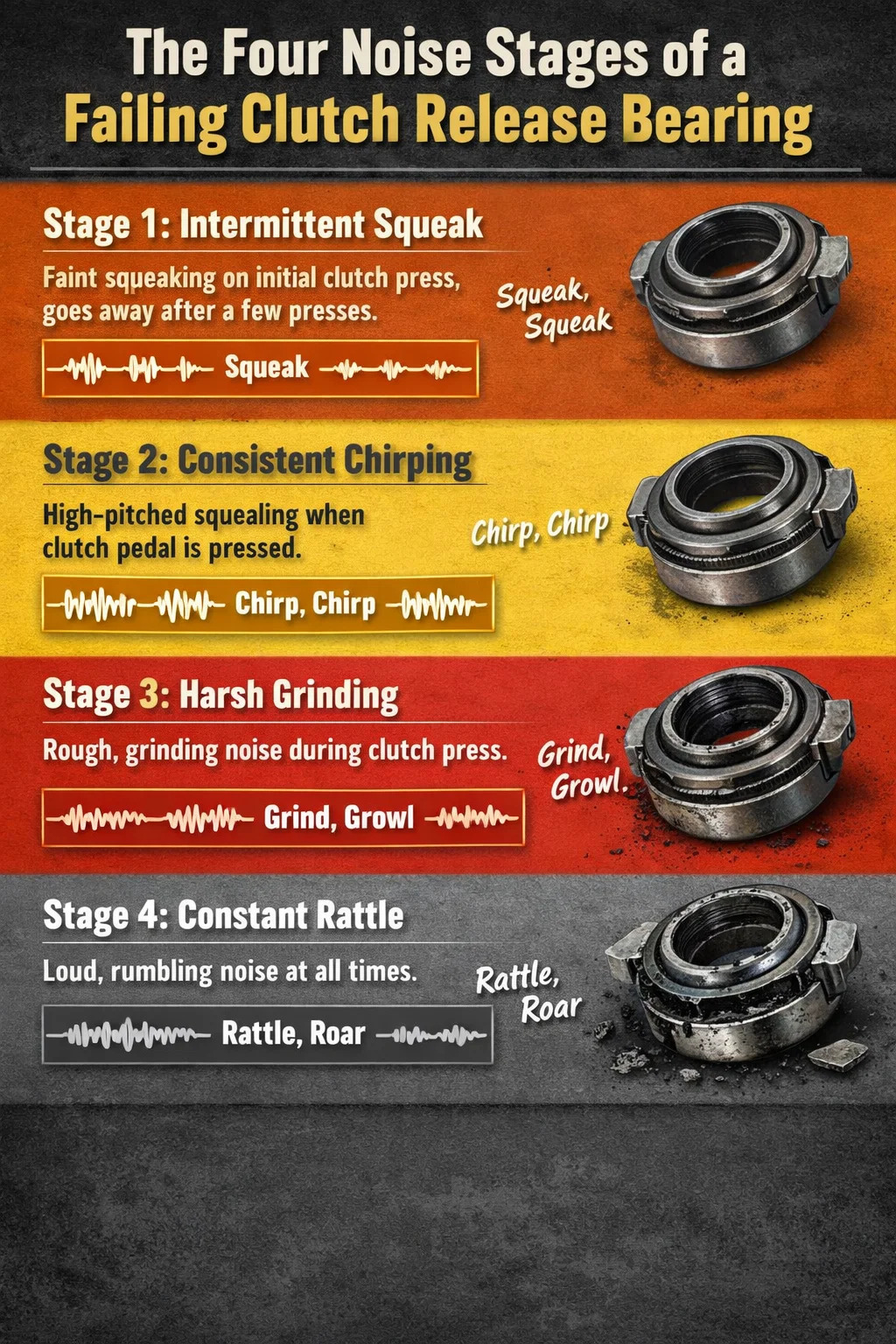

مراحل الضوضاء الأربعة المميزة لمحمل تحرير القابض الفاشل

نادرًا ما يعلن تآكل المحمل عن نفسه مرة واحدة. ويتبع التدهور مسارًا يمكن التنبؤ به إلى حد ما من الخفي إلى الكارثي، وتنتج كل مرحلة توقيعًا صوتيًا مختلفًا. معرفة المرحلة التي أنت فيها يساعدك على قياس مدى إلحاح الأمر.

المرحلة 1 - صرير متقطع

في المرحلة الأولى، يبدأ التشحيم داخل المحمل في الانهيار أو الجفاف. قد تلاحظ صريرًا خافتًا فقط عند الضغط الأول على القابض بعد بقاء السيارة طوال الليل، ويختفي خلال بضع ضغطات بمجرد تسخين المحمل. العديد من السائقين يرفضون ذلك على أنه تكثيف صباحي أو ناقل حركة بارد. من السهل تجاهل ذلك، ولكن هذا هو الوقت الأرخص والأقل إزعاجًا لمعالجة المشكلة - فاستبدال المحمل في هذه المرحلة عادةً ما ينطوي على أقل الأضرار الجانبية.

المرحلة 2 - النقيق المستمر أو الصرير عند الضغط على الدواسة

هذه هي المرحلة الأكثر شيوعاً. الضجيج الآن قابل للتكرار: اضغط على دواسة القابض، واسمع الصرير؛ حرر الدواسة، ويتوقف الضجيج . الصوت عالي التردد، ويوصف أحيانًا بأنه زقزقة طائر أو صرير فرامل دراجة. داخليًا، تجف عناصر الكرة أو الأسطوانة الخاصة بالمحمل، ويبدأ القفص أو السباقات في إظهار التآكل. في هذه المرحلة يكون المحمل وظيفيًا ولكنه مهين. يعتبر معظم الميكانيكيين هذه المرحلة بمثابة العتبة العملية لجدولة الاستبدال، نظرًا لأن التقدم إلى المرحلة 3 يمكن أن يحدث بسرعة بمجرد بدء الضوضاء المتسقة.

المرحلة 3 - الطحن القاسي أو الهدر

يتحول الصرير عالي النبرة إلى صوت طحن أو هدر أقل وأكثر خشونة. يشير هذا إلى أن العناصر المتدحرجة داخل المحمل قد بدأت في الكسر أو أن سباقات المحامل قد تم تسجيلها بشكل واضح. يحدث اتصال المعادن على المعادن. في هذه المرحلة، هناك خطر حقيقي يتمثل في توقف المحمل أثناء الضغط على دواسة القابض ، والذي يمكن أن يقفل شوكة القابض في وضع غير متصل ويتركك عالقًا. غالبًا ما يظهر الاهتزاز الذي ينتقل عبر دواسة القابض نفسها في هذه المرحلة — وهو نبض أو خشونة تشعر بها تحت قدميك.

المرحلة 4 — الضوضاء المستمرة بغض النظر عن موضع الدواسة

بمجرد أن ينهار المحمل إلى النقطة التي يكون فيها على اتصال شبه دائم بالمكونات المحيطة، يصبح الضجيج موجودًا سواء تم الضغط على الدواسة أم لا. في هذه المرحلة، قد يكون المحمل قد انكسر بدرجة كافية لإتلاف لوحة الضغط أو قرص القابض أو حتى دولاب الموازنة. تكاليف الإصلاح تتصاعد بشكل حاد هنا. يمكن أن تتجاوز المهمة التي قد تكلف ما بين 300 إلى 500 دولار أمريكي في قطع الغيار والعمالة في المرحلة 1 أو 2 ما بين 1200 إلى 1800 دولار أمريكي بمجرد أخذ إعادة تسطيح لوحة الضغط والحدافة أو الاستبدال في الاعتبار.

كيفية التأكد من أن الضوضاء تأتي من محمل تحرير القابض

نظرًا لأن ناقل الحركة اليدوي يحتوي على العديد من المحامل التي يمكن أن تنتج أصواتًا متشابهة - محمل عمود الإدخال، والمحمل الدليلي أو الجلبة، ومحامل عمود المناولة - فمن المفيد إجراء بعض الفحوصات البسيطة قبل استنتاج أن لديك محمل تحرير سيئ.

اختبار الضغط على الدواسة

قم بإيقاف السيارة مع تشغيل المحرك وناقل الحركة في الوضع المحايد. اضغط ببطء على دواسة القابض. إذا بدأ صوت الصرير أو الطحن في اللحظة التي تبدأ فيها الضغط ويتوقف عند تحرير الدواسة بالكامل، فإن محمل تحرير القابض هو المشتبه به الرئيسي. يجب أن يتتبع الضجيج باستمرار مع حركة الدواسة - ويكون أعلى كلما ضغطت أكثر، ومن المحتمل أن يختلف في درجة الصوت عند أعماق مختلفة للدواسة اعتمادًا على كيفية اتصال المحمل بأصابع لوحة الضغط.

التمييز من محمل عمود الإدخال

البالية input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

التمييز من المحمل التجريبي أو البطانة

يقع المحمل الدليلي (أو الجلبة في العديد من المركبات) في وسط دولاب الموازنة ويدعم طرف عمود إدخال ناقل الحركة. عادةً ما يُصدر المحمل الدليلي المهترئ ضوضاء أثناء مرحلة انزلاق القابض — عندما تبتعد عن نقطة التوقف ويتم تعشيق القابض جزئيًا. قد ينتج أيضًا صرير أو أنين عندما يكون ناقل الحركة في الوضع المحايد مع تشغيل المحرك، وهو ما يختلف عن توقيع الضغط على الدواسة النقي لمحمل التحرير.

يشعر بالاهتزاز

ضع يدك بخفة على ناقل الحركة مع الضغط على دواسة القابض ببطء. غالبًا ما ينقل محمل التحرير الفاشل اهتزازًا أو خشونة دقيقة عبر مجموعة نقل الحركة التي يمكن الشعور بها عند ناقل الحركة أو في بعض المركبات الموجودة على لوح الأرضية بالقرب من نفق ناقل الحركة. تشير ردود الفعل اللمسية هذه، جنبًا إلى جنب مع الصرير المسموع عند الضغط على الدواسة، بقوة نحو محمل التحرير.

لماذا تبلى محامل تحرير القابض

إن فهم السبب الجذري مهم لأن بعض أوضاع الفشل يمكن الوقاية منها، كما أن معالجتها تؤدي إلى إطالة عمر المحمل التالي.

إراحة قدمك على دواسة القابض

هذا هو السبب الوحيد الأكثر شيوعًا لفشل محامل الإطلاق المبكر. حتى الضغط الخفيف جدًا الذي يبلغ 5-10 أرطال على دواسة القابض يحافظ على دوران محمل التحرير مقابل الأصابع الزنبركية بغشاء لوحة الضغط . في التشغيل العادي، يتم تحميل المحمل فقط لجزء من الثانية التي يستغرقها تغيير التروس. يمكن للسائق الذي يضع قدمه على دواسة القابض أثناء حركة المرور أن يضيف آلاف الدورات الإضافية المحملة في الساعة، مما يؤدي إلى تسريع التآكل بشكل كبير. يمكن أن ينخفض ​​عدد الكيلومترات مدى الحياة للمحمل الذي يتم تشغيله بهذه الطريقة من 100000 ميل إلى أقل من 30000 ميل.

ركوب القابض على التلال

إن إبقاء السيارة ثابتة على منحدر من خلال موازنة تعشيق القابض بدلاً من استخدام فرملة اليد يبقي محمل التحرير تحت الحمل المستمر وقرص القابض في حالة انزلاق مستدام. بالإضافة إلى ارتداء المحمل، يؤدي هذا أيضًا إلى تلميع قرص القابض ويسجل وجه دولاب الموازنة. خمس دقائق من الثبات على التلال باستخدام هذه التقنية يمكن أن تسبب نفس التآكل الذي يحدث لعشرات الأميال أثناء القيادة العادية.

التلوث ودخول الرطوبة

يتم تشحيم المحامل المختومة الحديثة مسبقًا ومصممة للعمل بدون صيانة، ولكن السدادات تتحلل بمرور الوقت، خاصة في المركبات التي تعمل في البيئات الرطبة أو الموحلة أو المتربة. بمجرد دخول الرطوبة أو الحصى إلى المحمل، يتعرض زيت التشحيم للخطر ويبدأ التآكل الكاشط. غالبًا ما تظهر المركبات المستخدمة على الطرق الوعرة أو في المناطق التي تستخدم فيها ملح الطرق بكثرة تآكلًا في محامل الإطلاق عند قطع مسافات أقل بكثير من تلك التي يتم قيادتها في ظروف نظيفة وجافة.

اختلال المحاذاة والتركيب غير السليم

إن محمل التحرير الذي لا يتمركز بشكل مثالي على مثبت محمل عمود الإدخال، أو شوكة القابض المنحنية أو البالية عند النقطة المحورية، سوف يقوم بتحميل المحمل بشكل غير متساو. يؤدي هذا إلى إنشاء حالة حمل جانبي لم يتم تصميم المحمل للتعامل معها، مما يؤدي إلى تآكل سريع على جانب واحد من سباق المحمل. غالبًا ما يكون توقيع الضوضاء في هذه الحالة عبارة عن دقات إيقاعية أو خبط عند الضغط على الدواسة بدلاً من الصرير السلس، مما يعكس التحميل غير المتساوي.

عمر خدمة ممتد دون استبدال

حتى مع تقنية القيادة المثالية، فإن محمل التحرير يعتبر عنصرًا قابلاً للتآكل. تسرد معظم الشركات المصنعة عمر خدمة تجميع القابض في نطاق 80.000 إلى 150.000 ميل حسب وزن السيارة ونوع ناقل الحركة ونمط الاستخدام . تصل الشاحنات والمركبات الثقيلة المستخدمة للقطر إلى الحد الأدنى من هذا النطاق بسرعة أكبر. يوصي العديد من الفنيين باستبدال محمل التحرير كلما تم استبدال قرص القابض، نظرًا لأن العمالة للوصول إلى المحمل تمثل غالبية إجمالي تكلفة العمل.

مقارنة الضوضاء: محمل تحرير القابض مقابل أصوات القابض الشائعة الأخرى

لا تعني كل ضجيج صادر من منطقة القابض أن محمل التحرير قد فشل. يقارن الجدول أدناه مصادر الضوضاء الأكثر شيوعًا وخصائصها للمساعدة في تضييق نطاق التشخيص.

الأعراض الأخرى المصاحبة لمحمل تحرير القابض البالي

الضوضاء هي المؤشر الأساسي، ولكن غالبًا ما يظهر فشل محمل القذف جنبًا إلى جنب مع الأعراض الأخرى التي مجتمعة تشكل حالة أقوى للتشخيص.

• اهتزاز دواسة القابض: نبض أو خشونة بالأقدام عند الضغط على القابض، ناتجة عن السطح غير المستوي للمحمل الذي ينقل الاهتزازات من خلال شوكة القابض والوصلة الهيدروليكية أو الكابلية.
• زيادة جهد الدواسة: مع تآكل المحمل وزيادة السحب الداخلي، فإنه يخلق مقاومة إضافية يجب على السائق التغلب عليها عند الضغط على الدواسة. يكون التغيير تدريجيًا ومن السهل تفويته حتى يتم مقارنته بالقابض الذي تمت صيانته حديثًا.
• صعوبة في تعشيق أو فك تعشيق التروس: في المراحل المتقدمة، قد يؤدي المحمل الذي بدأ في الاحتجاز أو تسبب في ربط شوكة القابض إلى فك تعشيق القابض بشكل غير كامل، مما يجعل تغيير التروس صعبًا أو صعبًا.
• انزلاق القابض: في حين أن الانزلاق غالبًا ما يكون أحد أعراض قرص القابض البالية، إلا أن المحمل المثبت أو المنهار يمكن أن يمنع لوحة الضغط من تثبيت قرص القابض بالكامل، مما يؤدي إلى الانزلاق تحت الحمل.
• المواد الحاملة المرئية أو الجزيئات المعدنية: في المركبات المزودة بغطاء فحص أو على المقعد أثناء استبدال القابض، يلاحظ الفنيون أحيانًا حطامًا معدنيًا لامعًا في حجرة الجرس يتوافق مع تعطل مادة المحمل.

إلى متى يمكنك القيادة باستخدام محمل إصدار القابض الصاخب؟

هذا يعتمد كليًا على المرحلة التي وصل إليها المحمل. في المرحلة 1 (صرير البرد المتقطع) أو المرحلة المبكرة 2 (الصرير المستمر عند الضغط على الدواسة دون ظهور أعراض أخرى)، يستمر العديد من السائقين في تشغيل سياراتهم بأمان لأسابيع أو حتى بضعة أشهر أثناء ترتيب الإصلاحات. يمكن التحكم في المخاطر طالما ظل المحمل يعمل ولم يتقدم الضجيج.

بمجرد أن يبدأ الطحن (المرحلة 3)، فإن الاستمرار في القيادة ينطوي على خطر كبير بحدوث عطل. من المحتمل أن يؤدي المحمل الذي يتوقف أثناء الضغط على دواسة القابض إلى قفل آلية القابض في وضع عدم التعشيق، مما يجعلك غير قادر على تعشيق الترس. في أسوأ الحالات، ينثر المحمل المنهار الحطام داخل حجرة الجرس مما يؤدي إلى إصابة دولاب الموازنة ووجه لوحة الضغط، مما يضيف عدة مئات من الدولارات إلى ما يمكن أن يكون بديلاً مباشرًا لقرص المحمل والقابض.

هناك إرشادات عملية يستخدمها العديد من الميكانيكيين ذوي الخبرة: إذا كانت الضوضاء موجودة في كل مرة تضغط فيها على القابض وكانت ثابتة لأكثر من أسبوعين، فاحجز الإصلاح على الفور. إذا تغير الضجيج من الصرير إلى الطحن ولو لمرة واحدة، تعامل مع الأمر على أنه أمر عاجل.

ما تنطوي عليه عملية الاستبدال

يتطلب استبدال محمل تحرير القابض إزالة ناقل الحركة للوصول إلى مجموعة القابض. هذا هو السبب في أن الوظيفة تحمل تكلفة العمالة - فالمحمل بحد ذاته مكون غير مكلف، ويتراوح سعره عادةً بين 20 دولارًا و80 دولارًا لمعظم سيارات الركاب، ولكن إزالة ناقل الحركة في السيارة ذات المحرك الأمامي والدفع الخلفي تستغرق عادةً من 3 إلى 5 ساعات من العمل. يمكن أن تتراوح إزالة ناقل الحركة ذو الدفع بالعجلات الأمامية من 4 إلى 8 ساعات اعتمادًا على تصميم السيارة وإمكانية الوصول إليها.

نظرًا لأن كل هذا العمل مطلوب للوصول إلى المحمل، فمن الممارسات القياسية - والمعقولة ماليًا - استبدال مجموعة القابض بأكملها في نفس الوقت. تشتمل مجموعة القابض على القرص، ولوحة الضغط، ومحمل التحرير، وأحيانًا محمل أو جلبة تجريبية جديدة. غالبًا ما تتراوح تكلفة الأجزاء الإضافية لمجموعة كاملة مقابل المحمل فقط من 100 إلى 300 دولار، وهو جزء صغير من العمل الإضافي الذي قد يكون مطلوبًا لعملية التفكيك الثانية إذا فشل قرص القابض بعد عام.

يجب أيضًا فحص حالة دولاب الموازنة في هذا الوقت. يجب إعادة تسوية أو استبدال دولاب الموازنة التي تظهر عليها شقوق حرارية أو بقع صلبة (بقع دائرية لامعة ذات صبغة زرقاء) أو أخاديد أعمق من 0.030 بوصة تقريبًا ، نظرًا لأن دولاب الموازنة البالية أو المحززة تعمل على تسريع تآكل قرص القابض الجديد ويمكن أن تتسبب في اهتزاز القابض أو اهتزازه حتى بعد الخدمة مباشرة.

نطاقات التكلفة النموذجية حسب فئة السيارة

• السيارات الاقتصادية والمدمجة (مثل هوندا سيفيك وفولكس فاجن جولف وتويوتا كورولا): 450 دولارًا - 900 دولارًا لمجموعة القابض الكاملة بما في ذلك العمالة في متجر مستقل.
• سيارات الأداء والسيارات الرياضية (مثل Subaru WRX وFord Mustang وChevrolet Camaro): 700 - 1400 دولار حسب مواصفات الأجزاء ونوع ناقل الحركة.
• الشاحنات الخفيفة وسيارات الدفع الرباعي (على سبيل المثال، تويوتا تاكوما، فورد رينجر): 600 دولار - 1200 دولار، مع مركبات الدفع الرباعي التي تتطلب فصلًا إضافيًا لحالة النقل في بعض الحالات.
• السيارات الأوروبية ذات الترتيبات المعقدة لناقل الحركة (مثل سلسلة BMW M، وبورش 911 المزودة بناقل حركة يدوي): 1200 دولار - 2500 دولار بسبب ارتفاع تكاليف قطع الغيار وأوقات العمل الممتدة.

منع فشل إطلاق القابض المبكر

تعد عادات القيادة الجيدة هي الشكل الأكثر فعالية لصيانة محمل التخلص من النفايات. تم تصميم المحمل للتعامل مع التحميل الدوري القصير الذي يأتي مع تغييرات التروس العادية. تنشأ المشاكل عندما يصبح هذا التحميل مستمرًا أو زائدًا.

1. أبقِ قدمك اليسرى بعيدًا عن دواسة القابض بين تغييرات التروس. ضعه على الدواسة الميتة (مسند القدمين) على يسار دواسة القابض. حتى بضعة أرطال من ضغط الراحة المضاعف عبر آلاف الأميال تضيف ما يصل إلى ساعات تحمل كبيرة تحت الحمل.
2. استخدم فرملة اليد على التلال، وليس القابض. عند الانتظار عند إشارة المرور على منحدر، استخدم فرملة اليد بدلاً من الثبات في الوضع مع انزلاق القابض.
3. يتغير العتاد الكامل بشكل حاسم. يعمل تعشيق القابض البطيء والمتردد على إبقاء المحمل محملاً لفترة أطول في كل دورة تغيير. تعمل حركة الدواسة السلسة والسريعة بشكل معقول على إطالة عمر المحمل.
4. افحص شوكة القابض والمحور أثناء أي خدمة للقابض. البالية pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. قم بمعالجة أي تسرب هيدروليكي للقابض على الفور. يمكن لأسطوانة القابض الرئيسية أو التابعة التي تتسرب من السائل أن تلوث قرص القابض، وفي أنظمة محمل الإطلاق الهيدروليكي الشائعة في المركبات الحديثة، تؤثر على تشغيل مجموعة المحمل نفسها وطول عمرها.

الأسطوانات التابعة متحدة المركز مقابل المحامل التقليدية التي تعمل بالشوكة

تجدر الإشارة إلى أن العديد من المركبات التي تم إنتاجها منذ أواخر التسعينيات فصاعدًا تستخدم أسطوانة فرعية متحدة المركز (CSC) بدلاً من ترتيب الأسطوانة التابعة الخارجية التقليدية وشوكة القابض. في نظام CSC، يتم تركيب الأسطوانة التابعة الهيدروليكية داخل حجرة الجرس مباشرة حول عمود الإدخال، ويتم دمج محمل التحرير في الوحدة كتجميع واحد.

إن خصائص الضوضاء الصادرة عن محمل CSC الفاشل مماثلة بشكل أساسي لتلك الموجودة في محمل الرمي التقليدي - الصرير أو الطحن عند الضغط على الدواسة - لكن التشخيص والإصلاح يختلفان. لا يمكن استبدال CSC بمعزل عن مكوناته الهيدروليكية ; يجب استبدال الوحدة بأكملها كتجميع. تتراوح تكاليف وحدة CSC عادةً بين 80 و250 دولارًا للجزء نفسه، وهي أغلى من المحمل المستقل ولكنها تظل معقولة نظرًا للطبيعة المجمعة للمكون. تشمل علامات فشل CSC أيضًا تسرب سائل القابض إلى حجرة الجرس، مما قد يتسبب في تلوث قرص القابض بالإضافة إلى ضوضاء المحمل.

ملخص: حقائق أساسية يجب تذكرها

• البالية clutch release bearing primarily produces a صوت صرير أو غرد أو طحن يحدث عند الضغط على دواسة القابض ويختفي عند تحريرها.
• النمط المعاكس - الضوضاء عند رفع الدواسة، والهدوء عند الضغط عليها - يشير نحو محمل عمود الإدخال، وليس محمل التحرير.
• يتطور الفشل من خلال أربع مراحل: الصرير المتقطع، والصرير المستمر، والطحن، والضوضاء المستمرة بغض النظر عن موضع الدواسة.
• السبب الأكثر شيوعًا للفشل المبكر هو وضع القدم على دواسة القابض، مما يحافظ على دوران المحمل تحت الحمل بشكل مستمر.
• يعد استبدال المحمل فقط أثناء توقف ناقل الحركة أمرًا اقتصاديًا سيئًا - حيث تكلف مجموعة القابض الكاملة أكثر قليلاً وتتجنب التفكيك الثاني للقرص أو لوحة الضغط.
• بمجرد ظهور صوت الطحن، تعامل مع الإصلاح على أنه أمر عاجل. استمرار القيادة يحمل مخاطر النوبات، وتلف عمود إدخال ناقل الحركة، وتصاعد تكاليف الإصلاح.
